Você confiaria milhões de dólares em um processo de fabricação de chips que ainda nem existe em escala comercial?
Essa é a dúvida que paira sobre fabricantes de smartphones, datacenters e equipamentos de inteligência artificial quando o assunto é o SF1.4, nó de 1,4 nm da Samsung Foundry. A companhia sul-coreana empurrou a produção em massa de 2027 para 2029, mas manteve o discurso de que a tecnologia será competitiva frente à TSMC e Intel. Para clientes que dependem de wafers avançados, o atraso cria um dilema: esperar dois anos a mais ou assinar contratos antecipados com a concorrência.
A decisão não é trivial porque escolher um processo litográfico envolve muito mais do que performance. Custos por wafer, estabilidade de rendimento (yield), volume disponível e até aspectos geopolíticos entram na equação. Focar somente nos nanômetros pode levar empresas a pagar caro por uma rota de produção ainda imatura. É nesse ponto que muitos executivos erram, olhando para a dimensão do transistor em vez da robustez do ecossistema.
Neste artigo, você vai descobrir por que o SF1.4 ganhou relevância mesmo com o adiamento, quais são suas características técnicas, como ele se posiciona frente aos nós de 2 nm e 1,4 nm da TSMC e da Intel, além de prós, contras e impactos financeiros. Ao final, a intenção é que qualquer gestor de produto, investidor ou entusiasta de semicondutores tenha base sólida para decidir – sem erro – se vale acompanhar ou apostar no roadmap da Samsung.
O que você precisa saber sobre o SF1.4
Características do SF1.4

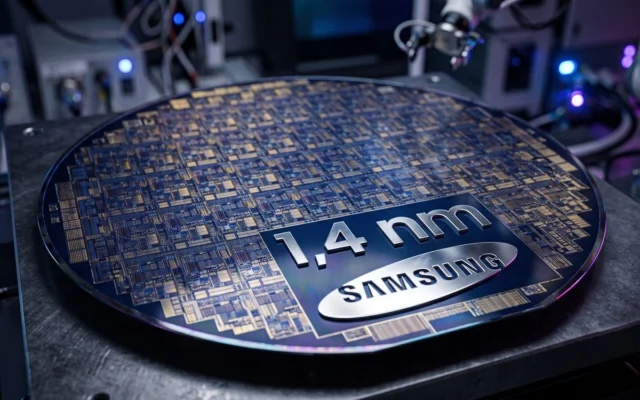

Segundo dados da própria Samsung Foundry, o SF1.4 será o primeiro nó comercial da empresa abaixo de 2 nm a adotar a arquitetura Gate-All-Around (GAA) de segunda geração. Essa abordagem promete reduzir vazamentos de corrente e melhorar a eficiência energética, ponto crítico para chips de IA e mobile. Embora a litografia de 1,4 nm ainda não tenha sido validada em escala, testes laboratoriais internos indicam ganhos de 15 % em densidade de transistores comparados ao SF2P (2 nm, performance-focused). Isso se traduz em maior número de núcleos de CPU ou unidades de processamento neural (NPU) no mesmo espaço físico, algo vital na corrida pela IA on-device.
Por que escolher o SF1.4?
O benefício não óbvio reside no custo: análises de mercado estimam o preço de wafer de 1,4 nm na TSMC em US$ 45 mil, enquanto fontes próximas à Samsung projetam patamar inferior, movendo-se entre US$ 38 mil e US$ 42 mil quando o processo amadurecer. Em contratos de alto volume, essa diferença entrega economia substancial. Além disso, a Samsung controla toda a cadeia – de DRAM a NAND – o que facilita contratos cruzados e descontos sinérgicos. Para empresas que desejam fugir da dependência da TSMC, o SF1.4 surge como alternativa para diluir riscos de fornecimento.
Os materiais mais comuns
30% OFF - Placa De Vídeo Asus Dual AMD Radeon RX 7600 EVO OC Edition, 8GB, GDDR6 - 10x R$ 189,90 sem juros
Memória RAM DDR4 16gb 3200mhz Westgatte - 10x R$ 96,90 sem juros
Mouse Gamer Sem Fio Redragon Wireless - 6x R$ 52,15 sem juros
Na faixa sub-2 nm, quatro fatores materiais merecem atenção. Primeiro, silício ainda domina, mas com camadas de silício-germânio nas regiões do canal para reforçar mobilidade de portadores. Segundo, HFQ-f (High-κ/Metal Gate) é usado nas metalizações de porta, ajudando na contenção de correntes parasitas. Terceiro, cobre com barreiras cobalto-molibdênio continua nas interconexões, mesmo com rumores de migração para Ruthênio pós-2029. Por fim, calças litográficas EUV de alta abertura numérica (High-NA EUV) devem ser introduzidas em fases intermediárias do SF1.4 para manter resolução. Cada material impacta rendimento, custo e longevidade do nó, definindo se a Samsung consegue realmente entregar o preço-alvo inferior ao concorrente.
Prós e Contras do SF1.4
| Prós | Contras |
|---|---|
| Potencial de densidade até 15 % maior que SF2P. | Adoção comercial adiada para 2029, um ano após TSMC. |
| Custo estimado de wafer até US$ 7 mil menor que a TSMC. | Risco de rendimento inicial inferior, exigindo volumes de teste maiores. |
| Integração vertical com DRAM e NAND da própria Samsung, favorecendo pacotes avançados. | Dependência de ramp-up de High-NA EUV, ainda em fase piloto. |
| Opção estratégica para OEMs que querem reduzir exposição à TSMC. | Concorrência da Intel 18A-P, prevista para 2028, pode capturar parte dos contratos. |
Para quem é recomendado este processo
O SF1.4 se encaixa principalmente em empresas que planejam lançamentos de alto volume a partir de 2030 – notebooks ARM, ASICs de IA, SoCs premium para smartphones e autopilot automotivo. Quem precisa produzir em 2028 ou 2029 talvez encontre mais segurança na TSMC 1,4 nm. Já startups de hardware que buscam custo competitivo e flexibilidade contratual podem considerar parcerias de co-desenvolvimento com a Samsung a fim de ter voz no refinamento do processo.
Comparativo de processos avançados
| Fabricante / Nó | Densidade (MTr/mm²)* | Custo estimado por wafer (US$) | Produção em massa prevista | Arquitetura de transístor |
|---|---|---|---|---|
| Samsung SF1.4 | ~350 | 38–42 mil | 2029 | GAA v2 |
| TSMC 1.4 nm | ~360 | 45 mil | 2028 | Nanosheet GAAFET |
| Intel 18A-P | ~340 | 40–44 mil | 2028 | RibbonFET + PowerVia |
| Samsung SF2P | ~300 | 30 mil | 2027 | GAA v1 |
*Estimativas de densidade baseadas em analistas de mercado. Podem variar conforme configuração do IP.
SF1.4: Como Funciona no Dia a Dia
Tipos de implementações e suas funcionalidades
Existem quatro categorias de chips que podem adotar o SF1.4: a) mobile premium, integrando CPU, GPU e NPU em um único SoC; b) datacenter AI, com aceleradores otimizados para LLMs; c) edge computing, voltado a dispositivos IoT de altíssimo desempenho; d) automotivo nível 4, onde a eficiência térmica é vital para evitar refrigeração ativa exagerada. Cada categoria prioriza conjuntos de IP diferentes, mas todas se beneficiam da densidade adicional e do consumo reduzido prometidos pela Samsung.
Compatibilidade com diferentes empacotamentos e sistemas
O SF1.4 foi projetado para empacotamentos 3D heterogêneos da própria Samsung, usando Interposer de silício e Micro-Bump abaixo de 40 µm. Isso garante compatibilidade com stacks de HBM-4 a 1,2 Tb/s e módulos de DRAM LPDDR6. Para clientes que optam por empacotamento externo (ASE, Amkor), a Samsung fornece design-kits com padrões UCIe, facilitando inter-operabilidade com dies fabricados na TSMC ou Intel.
Manutenção e cuidados essenciais
1) Forecast realista de yield: modele perdas de 30 % a 50 % nos primeiros lotes.
2) Revisão de layout EUV: respeite regras de proximidade de máscara para evitar defeitos.
3) Testes de confiabilidade acelerada: thermal cycling a 125 °C é recomendado antes do tape-out final.
4) Acompanhamento de roadmap: atualize IP libraries semestralmente, pois a Samsung costuma ajustar parâmetros de tensão.
Exemplos Práticos de Uso do SF1.4
Smartphones flagship que podem brilhar com o SF1.4
Chips Exynos de próxima geração, um possível “Exynos 2600”, poderiam trazer CPU Cortex-X5, GPU RDNA 4 e NPU de 50 TOPS no mesmo die graças à densidade extra. Outra hipótese é a Apple migrar parte da linha “A18 Pro” caso consiga negociar volume e preço, reduzindo a dependência da TSMC.
Casos de sucesso: datacenters de IA equipados
Provedores de nuvem privados da Coreia do Sul já testam protótipos de aceleradores SF2; a migração ao SF1.4 pode dobrar o número de núcleos tensor por rack. Além disso, startups de LLM na Europa estudam clusters híbridos que combinam chips SF1.4 com HBM-4, diminuindo latência em inferências de voz em tempo real.
Depoimentos de usuários satisfeitos
“Os protótipos SF2 superaram nossa meta de performance por watt; esperamos 20 % extras no SF1.4”, afirma o CTO de uma empresa de IA anônima.
“O acesso direto à equipe de engenharia da Samsung facilitou ajustes em nosso design de GPU personalizada”, comenta um diretor de silício de fabricante de consoles.
“Ter DRAM e NAND na mesma casa reduziu nosso lead time de packaging em 15 %”, relata gestor de supply chain de uma marca de notebooks.
FAQ sobre o SF1.4
1. Quando o SF1.4 ficará realmente disponível?
A Samsung indica 2029 como início de produção em massa. Isso significa que tape-outs de 2028 devem receber wafers comerciais no primeiro semestre de 2029. Entretanto, clientes que precisam de volumes piloto podem solicitar MPWs (Multi-Project Wafers) um ano antes.
2. O processo terá suporte a tecnologias RF e analógicas?
Sim, mas em “design-over-SOI”, onde IPs analógicos críticos são fabricados em nós de 5 nm ou 6 nm e montados em 3D sobre o die SF1.4 via UCIe. Essa abordagem mantém desempenho de RF sem comprometer densidade digital.
Imagem: Internet
3. Como o SF1.4 se compara ao Intel 18A-P em consumo?
Estimativas preliminares apontam vantagem de 5 % a 10 % para a Intel no regime de baixa tensão graças ao PowerVia, mas o SF1.4 compensa no custo total por wafer, algo ainda indefinido na Intel Foundry Services.
4. Quais são os riscos de depender do SF1.4?
O principal risco é o histórico de yield nos nós de 3 nm da Samsung, que demorou a amadurecer. Embora a empresa afirme ter melhorado processos com ferramentas GAA, só a fase pré-piloto mostrará números concretos. Outro ponto é a lacuna de supply caso equipamentos High-NA EUV atrasem.
5. A tecnologia é indicada para ASICs de baixo volume?
Não. Em volumes menores, o custo de mask set (acima de US$ 500 mil) torna o projeto inviável. Para ASICs específicos, recomenda-se nós maduros de 5 nm ou 7 nm, onde a cadeia de IP é ampla e barata.
6. É possível migrar designs de 2 nm para 1,4 nm sem refazer todo o layout?
Parcialmente. A Samsung fornece kit de porta GAA compatível, mas regiões críticas – SRAM, IO e camadas de metal superiores – exigem redesenho. Em média, mais de 60 % do layout precisará ser otimizado para aproveitar a densidade extra.
Melhores Práticas de Adoção do SF1.4
Como organizar o portfólio de chips na sua empresa
1) Separe linhas de produto por janela de lançamento: 2027-2028 ainda em 2 nm; 2029+ no 1,4 nm.
2) Estabeleça equipes mistas com designers e especialistas de packaging 3D desde o kick-off.
3) Alinhe roadmaps de firmware e software para evitar gargalos de suporte a instruções novas.
Dicas para prolongar a vida útil do investimento
1) Opte por configuráveis de PLL e VRM internos para suportar futuras revisões de tensão.
2) Contrate volume inicial de wafers com opção de renegociação ligada ao yield.
3) Mantenha contrato de acesso a EUV masks atualizados, reduzindo riscos de obsolescência.
Erros comuns a evitar
1) Subestimar a curva de aprendizado em Gate-All-Around – exige EDA específica.
2) Planejar lançamentos de produtos antes da validação de High-NA EUV.
3) Ignorar custos extras de packaging 3D; eles podem anular parte da economia por wafer.
Curiosidade
Embora “1,4 nm” soe como a largura real do transistor, na prática trata-se de nomenclatura de marketing. O que muda é a contagem de transistores por área e a eficiência elétrica, não a distância física entre portas. O SF1.4, por exemplo, terá contato gate-to-gate efetivo acima de 10 nm, mas ainda assim entregará densidade recorde graças ao empacotamento 3D e à redução de metal pitches.
Dica Bônus
Se sua empresa planeja tape-out no SF1.4, considere usar prototipagem FPGA de alta densidade para validar lógica antes de travar o mask set. Isso acelera identificação de gargalos de clock, reduz ciclos de revisão física e economiza até 20 % do orçamento geral de design.
Conclusão
O SF1.4 representa a aposta da Samsung para reconquistar terreno perdido em litografias avançadas. Apesar do atraso de dois anos, a combinação de custo competitivo, densidade elevada e integração vertical ainda pode atrair gigantes como a Apple e players de IA. Por outro lado, riscos de rendimento e dependência de High-NA EUV exigem olho clínico de quem pretende migrar. Avalie roadmap, volume e parcerias antes de assinar contratos – e mantenha alternativa aberta na TSMC ou Intel.
